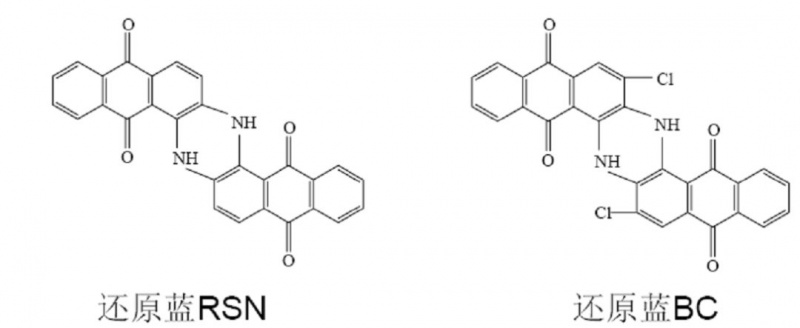

還原染料的定義

 1.染色原理

• 可溶性的隱色體鈉鹽

• 對(duì)纖維有親和力


• 氧化恢復(fù)為原來(lái)不溶狀態(tài)的染料，固著在纖維上。

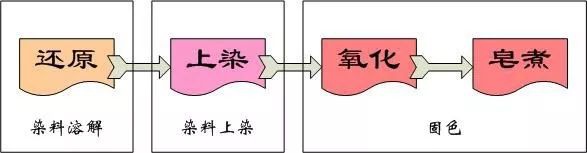

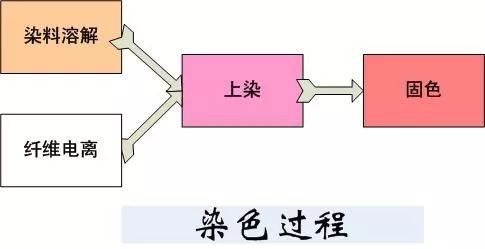

 2.染色步驟

• 染料的還原和溶解

• 染色隱色體的上染

• 染色隱色體的氧化

• 皂煮

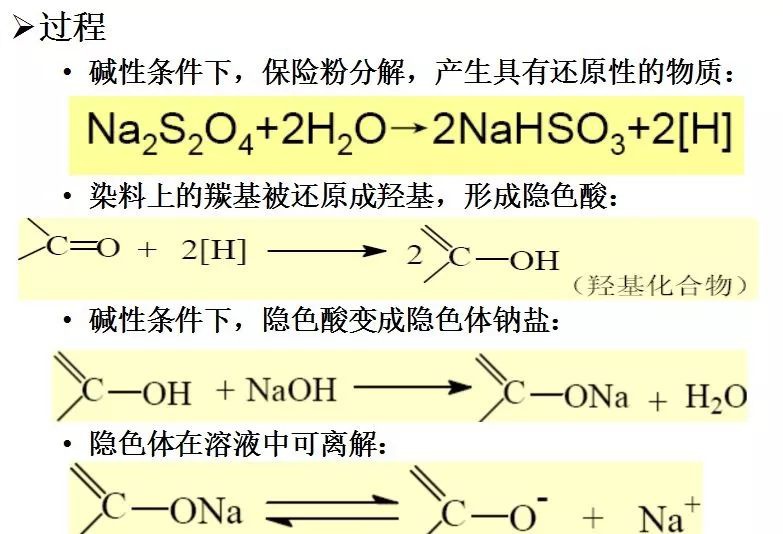

 （1）還原方法

隱色體電位：堿性條件下，用保險(xiǎn)粉把染料還原成隱色體，在一定條件下，用氧化劑(赤血鹽)將隱色體氧化，滴定至氧化所消耗氧化劑的量。

①干缸還原：先將染料還原，再加入染浴中。高濃度燒堿和保險(xiǎn)粉下還原。

②全浴還原：染料直接在堿性染浴中還原。

（2）還原速率極其影響因素

（3）常用的還原劑

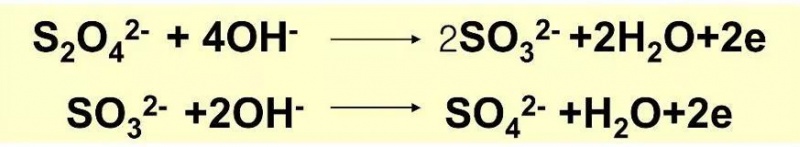

①保險(xiǎn)粉：連二亞硫酸鈉、低亞硫酸Na2S2O4

②二氧化硫脲

a.穩(wěn)定性好        b.還原能力強(qiáng)

c.溶解性差些    d.易過(guò)度還原(用量要少)

（4）不正常還原現(xiàn)象

①隱色體結(jié)晶析出

     a.還原溫度低   b.隱色體溶解度低

     c.不適當(dāng)加鹽   d.放置時(shí)間過(guò)長(zhǎng)

     e.燒堿、保險(xiǎn)粉濃度過(guò)高

②過(guò)度還原 (引起染料親和力下降，染色后難氧化)

③脫鹵：溫度高

④酞氨基水解：溫度和堿濃度高

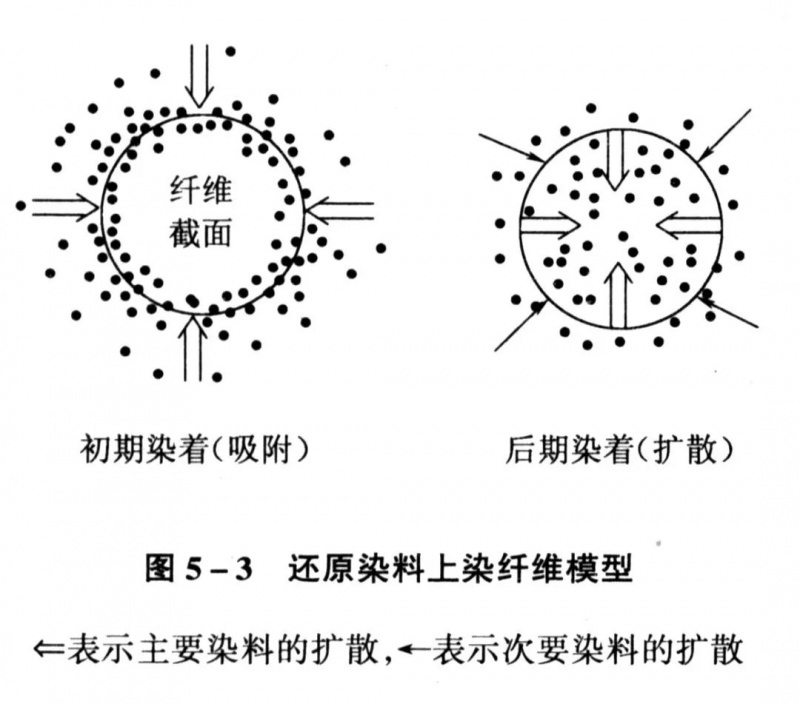

還原染料隱色體浸染時(shí)，初染速率很高，但只是吸附在纖維表面呈環(huán)染狀態(tài)，隨后緩緩向內(nèi)部擴(kuò)散，呈現(xiàn)緩慢上染特性，移染性很差。

還原染料隱色體染色性能：勻染性、透染性差，有“白芯”現(xiàn)象。

（1）隱色體的性能

①結(jié)構(gòu)復(fù)雜，電解質(zhì)增多、溫度降低易引起聚集。

②堿量正常有利于解聚，過(guò)量易聚集。

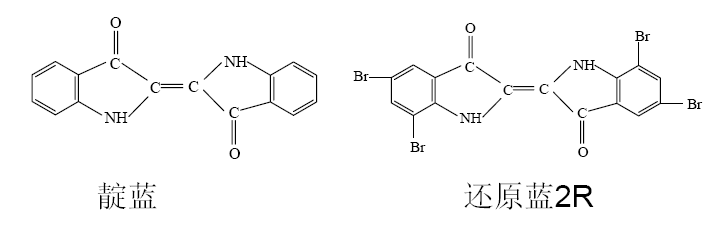

隱色體易聚集的原因：其結(jié)構(gòu)平面性強(qiáng)，共扼多。因此蒽醌類比靛類更易聚集

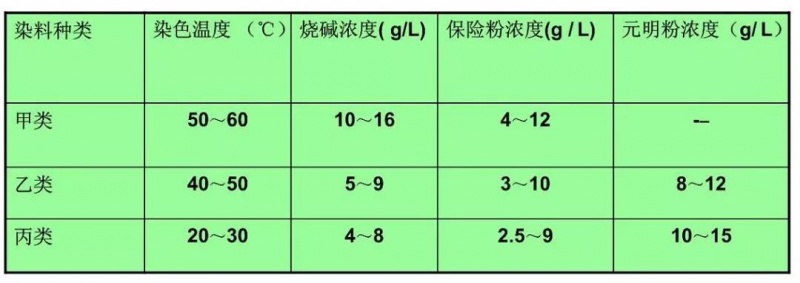

（2）染色方法(隱色體浸染)

• 甲法：適合結(jié)構(gòu)復(fù)雜，親和力高，擴(kuò)散性差，易聚集的染料，采用60℃染色，不加鹽催化，要加緩染劑，降低初染速率。堿和保險(xiǎn)粉用量較高。






• 乙法：適合結(jié)構(gòu)較簡(jiǎn)單，親和力較低，初染速率較低的染料，采用45-50℃染色，堿和保險(xiǎn)粉用量較低。






• 丙法：使用于結(jié)構(gòu)簡(jiǎn)單的染料。采用25一30℃染色，堿和保險(xiǎn)粉用量再降低，可加鹽促染。

還原染料隱色體初染速度很快，一般染色溫度不能超過(guò)70℃； 因?yàn)槿旧俣瓤?，?huì)產(chǎn)生假平衡現(xiàn)象；

對(duì)于結(jié)構(gòu)緊密織物，染料優(yōu)先上染外層纖維，織物很難染透，造成織物“白芯”現(xiàn)象，如粘膠筒子紗染色

上染的隱色體，氧化為原來(lái)的染料，固著在纖維上并顯色。

常用的氧化劑：水中的氧，空氣中的氧；雙氧水和過(guò)硼酸鈉水溶液

氧化方法：水洗氧化、水洗透風(fēng)氧化、水洗加氧化劑氧化。

1.皂洗的作用

①除去纖維表面浮色

②改變?nèi)玖显诶w維上的物理狀態(tài)，改善染料牢度和顏色(鮮艷、純正、穩(wěn)定)。

2.皂洗時(shí)間

時(shí)間越長(zhǎng)顆粒增長(zhǎng)越大，形成表面聚集，摩擦牢度降低。

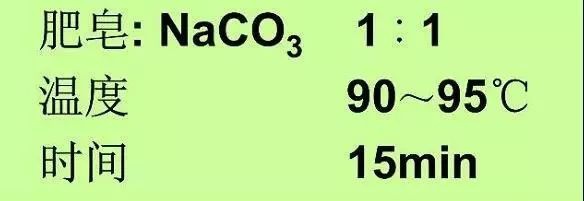

3.皂洗工藝

注意:

去浮色時(shí)，要先充分水洗，再皂洗，否則氧化物形成膠狀物，更難洗;殘色經(jīng)氧化即成為浮色。

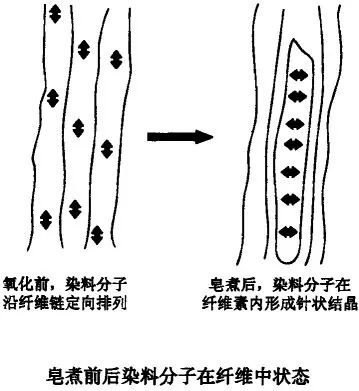

4.皂煮對(duì)染料結(jié)構(gòu)影響

• 染料隱色體轉(zhuǎn)變成不溶性的染料，它們和纖維之間的吸引力較小，處于高度分散的狀態(tài)；

• 皂煮過(guò)程中在熱和濕的作用下，染料分子發(fā)生移動(dòng)，形成聚集，甚至形成微晶體

• 染料分子的取向從原來(lái)與纖維鏈的平行狀態(tài)趨向與纖維分子鏈垂直狀態(tài)，引起染料吸收光譜或顏色的改變。

• 在皂煮過(guò)程中，染料分子的異構(gòu)化，如順式、反式異構(gòu)，可能也是造成色光變化的原因。
