郵箱：rd@runda2008.com

印染廠做大黑色，為什么要"寧可深不可淺"？

發(fā)布時(shí)間：2023-02-07 09:47:00 點(diǎn)擊：

卷染機(jī)專業(yè)生產(chǎn)廠家無(wú)錫金潤(rùn)達(dá)2023年2月7日訊 針對(duì)黑色滌棉交織彈力稀薄織物難以獲得深濃色澤的問(wèn)題，采用分散/活性染料連續(xù)軋染染色工藝，對(duì)滌棉交織彈力織物進(jìn)行染色。探討了前處理工藝、染料結(jié)構(gòu)、染色方法、染色條件、后整理等方面對(duì)黑色深度的影響，并提出了解決方案。

隨著市場(chǎng)的發(fā)展和人們對(duì)顏色的需求，特別是對(duì)黑色顏色的要求越來(lái)越高。一般情況下，印染廠做的大貨需遵循“寧可深不可淺”的原則才能滿足客戶的要求。但是，不同的客戶提供的標(biāo)樣各異，有同大貨織物相同的，有同大貨織物不相同的，有QTX文件值的等。對(duì)于同大貨織物相同規(guī)格的深度容易解決，但對(duì)于同大貨織物不相同規(guī)格的則不易解決，特別是滌棉交織彈力稀薄織物更難。

本文介紹了獲得深黑色的滌棉交織彈力稀薄織物的染整加工工藝，通過(guò)合理選擇前處理工藝、染料、染色方法、染色條件、后整理工藝，達(dá)到提高染色深度的目的。

實(shí) 驗(yàn) 部分

材料和儀器

織物：Cl4.5tex×T75D+40D，206×111，127 cm，滌棉交織彈力織物。

染化料：分散黑、活性黑、滲透劑、前處理助劑、食鹽、燒堿、純堿、后整助劑、平馬素。

儀器：電子天平、軋車、烘箱、汽固中樣機(jī)、玻璃棒、燒杯、量筒、溫度計(jì)、電熨斗、電腦測(cè)色配色儀。

前處理工藝

前處理工藝流程為：翻縫→燒毛→打卷→退煮漂→定型→絲光。

①燒毛

滌棉交織彈力織物與常規(guī)滌棉混紡織物不同，燒毛要求車速l50 m/min，火焰溫度1100℃，風(fēng)壓11-13 MPa，落布溫度低于50℃。

②打卷

打卷工藝為：燒堿l8-20 g/L，車速60 m/min，溫度為30-35℃，轉(zhuǎn)動(dòng)堆置時(shí)間3-4 h。

③退煮漂工藝

為獲得優(yōu)良的前處理半成品，選擇兩種不同的退煮漂工藝對(duì)織物進(jìn)行處理，以期為提高滌棉交織彈力稀薄織物黑色深度提供條件。

(1) 兩步法前處理工藝

工藝流程：織物→浸軋退煮液(軋余率100％)→汽蒸(100→102℃×50 min)→熱水洗→冷水洗→軋水(軋余率60％)→浸軋氧漂工作液(軋余率95％)→汽蒸(98-100℃×30 min) →水洗→熱水洗→水洗→烘干。

退煮處方：(g/L)

燒堿 l8-20
分散螯合劑 2-6
去蠟劑 4-6

漂白處方：(g/L)

雙氧水 10-l2
五水偏硅酸鈉 8-10
精練劑 6-10
螯合劑 3-5

(2) 一步法前處理工藝

工藝流程:織物→浸軋退煮漂液(軋余率100％)→汽蒸(98-100℃×30 min)→熱水洗→冷水洗→烘干。

退煮漂處方：(g/L)

雙氧水 10-12
五水偏硅酸鈉 8-10
精練劑 9-l5
螯合劑 3-5

④定型

因是滌棉稀薄彈力織物，定型機(jī)溫度不能太高，溫度以l95-200℃為宜，車速50 m/min，落布幅寬同客戶要求，落布溫度低于50℃。

⑤絲光

燒堿210 g/L，車速60 m/min，落布幅寬同客戶要求，落布布面pH值控制7.5-8。

染色工藝

①染色工藝流程(兩浴法)

軋分散料→烘干→焙烘→還原清洗(燒堿30 g/L、保險(xiǎn)粉30 g/L)→水洗→皂洗→水洗→烘干→軋活性料→烘干→軋固色液→汽蒸→水洗→皂洗→水洗→烘干。

②染料選擇

對(duì)于稀薄的滌棉交織彈力織物在染黑色時(shí)，分散染料要選擇中溫型的高力份的染料，活性染料要選擇雙活性基團(tuán)的高力份的且溶解度高耐堿性好的染料。

③染色工藝處方

實(shí)驗(yàn)所用滌棉交織彈力織物經(jīng)向?yàn)榧兠蘩w維，緯向?yàn)闇炀]纖維，棉纖維的成分比滌綸纖維的成分所占比例高，因此通過(guò)調(diào)整分散和活性染料的用量來(lái)提高顏色的深度。

處方一：(g/L)

軋分散：分散黑 40
平馬素 15
軋活性：活性黑          55
平馬素 15

處方二：(g/L)

軋分散：分散黑         75
平馬素 15
軋活性：活性黑         40
平馬素 15

織物軋余率控制在60-65％，紅外線預(yù)烘要均勻，烘室烘干溫度為80-85℃，以確保左中右色差及布面泳移的穩(wěn)定性。

④焙烘

在確?？椢飶椓Φ那疤嵯拢汉鏈囟缺M量選擇較高的溫度，焙烘溫度為198-200℃，時(shí)間為60 S。

⑤ 汽蒸

工藝處方：(g/L)

食鹽              200
純堿              20
燒堿              6

活性染料汽蒸時(shí)，堿劑的用量要足夠，要在食鹽和純堿用量不變的條件下調(diào)整燒堿的用量，對(duì)比選擇燒堿的用量與得色量高低，選擇得色量高的工藝為最佳。

同樣，汽蒸的時(shí)間也是在固色劑不變的條件下，調(diào)整汽蒸時(shí)間的長(zhǎng)短，對(duì)比固色劑的用量與得色量高低，選擇得色量高的工藝為最佳。根據(jù)實(shí)驗(yàn)結(jié)果汽蒸的溫度為100-102℃，汽蒸時(shí)間為60 S，燒堿用量6 g/L.

⑥水洗、皂洗、烘干

織物出汽蒸箱后先要用冷水洗凈，再用95℃以上的皂洗液皂洗60 S，然后用冷水洗凈烘干。

后整理工藝

①工藝流程：

軋后整理助劑→拉幅→預(yù)縮。

②后整理工藝：

處方一：(g/L)

特殊后整助劑 30

處方二：(g/L)

一般后整助劑 30

一般的后整理助劑對(duì)稀薄滌棉交織彈力織物黑色提高深度不是很大，但是如果選擇親水性較好的特殊后整理助劑就能顯著提高黑色的深度。拉幅機(jī)溫度控制在130-132℃，車速30 m/min。

結(jié) 果與討論

前處理工藝對(duì)顏色深度的影響

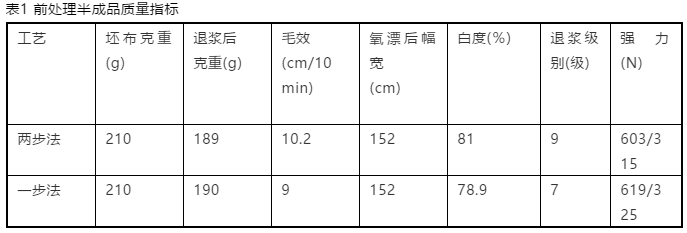

兩種前處理工藝處理后半成品的質(zhì)量指標(biāo)及對(duì)顏色深度的影響結(jié)果分別見表1和表2。

卷染機(jī),常溫常壓卷染機(jī),高溫高壓卷染機(jī)

表2 不同的前處理工藝對(duì)顏色深度的影響

前處理工藝

兩步法

15.7

-0.36

-1.85

一步法

16.55

-0.54

- 2.1

由表l表2可知，兩步法前處理工藝一步法比前處理工藝的半成品指標(biāo)高，半成品測(cè)試的L值小，兩步法前處理工藝的染色深度較高。兩步法前處理工藝經(jīng)過(guò)堿退漿后去除了紗線的漿料，減輕了煮練的壓力，因此，提高稀薄滌棉交織彈力織物的前處理效果工藝尤為重要。

染色工藝對(duì)顏色深度的影響

兩種染色工藝對(duì)顏色深度的影響結(jié)果見表3。

表3 不同的染色工藝對(duì)顏色深度的影晌

染色工藝	L	a	b
工藝一	16.53	-0.46	-2.17
工藝二	17.52	-0.34	-2.16

由表3可知，染色工藝一比染色工藝二的L值小，因此前染色工藝一的染色深度較高。所以在布面飽滿的情況下，滌綸上的分散染料用量越少顏色深度越高。提高稀薄滌棉交織彈力織物黑色深度時(shí)，合理選擇滌棉染料用量的比例是影響顏色深度的重要因素。

后整理工藝對(duì)顏色深度的影響

兩種后整理工藝對(duì)顏色深度的影響結(jié)果見表4

表4 不同的后整理工藝對(duì)顏色的影響

后整理工藝	L	a	b
工藝一	14.89	-0.27	-2.35
工藝二	15.89	-0.28	-2.14

由表4可知，后整理工藝一比后整理工藝二的L值小，因此后整理工藝一的染色深度較高。所以在顏色深度很難達(dá)到客戶要求的情況下，選擇一個(gè)合理的后整理助劑工藝非常關(guān)鍵。但是在一般情況下，盡量選擇顏色變化小的后整理助劑，因?yàn)檫@樣大車生產(chǎn)時(shí)容易控制色光的變化，產(chǎn)品質(zhì)量更加穩(wěn)定。

除了上述三個(gè)方面外，提高稀薄滌棉交織彈力織物黑色深度還要考慮選擇力份高、溶解度好、擴(kuò)散性好，提升性高染料和最佳的染色工藝條件才能提高顏色的深度。

結(jié) 論

采用用分散/活性染料連續(xù)軋染染色工藝對(duì)滌棉交織彈力織物染深黑色時(shí)，通過(guò)選擇合理的前處理工藝、調(diào)整棉纖維和滌綸纖維的染料用量、選擇合理的后整理助劑、染料和染色工藝條件，可以提高顏色的深度。

本站關(guān)鍵詞：卷染機(jī),常溫常壓卷染機(jī),高溫高壓卷染機(jī)

本站信息來(lái)源于網(wǎng)絡(luò)或者原創(chuàng)，如有冒犯貴網(wǎng)站版權(quán)的，請(qǐng)與我們?nèi)〉寐?lián)系！

卷染機(jī)專業(yè)生產(chǎn)廠家無(wú)錫金潤(rùn)達(dá)咨詢電話：0510-83383369

上一資訊：你知道風(fēng)印的知識(shí)嗎？

RM新时代APP平台下载地址

印染廠做大黑色，為什么要"寧可深不可淺"？

印染廠做大黑色，為什么要"寧可深不可淺"？
