型 式
|
熱風循環
|
熱源
|
載熱油或城幣煤氣、電加熱
|
|
車別
|
分左、右型
|
持布
形式
|
針鋏或布鋏、針布兩用鋏
|
|
公稱
寬度
|
1800-3400mm
|
落布
形式
|
擺卷兩用落布
|
|
調幅
范圍
|
900-3200mm
|
探邊
形式
|
高精度紅外探邊
|
|
公稱速度
|
100m/min
|
導軌
形式
|
鐵鑄導軌
|
|
超喂率
范圍
|
-10%-+100%
|
烘房
節數
|
N節，每節長3m
|
|
烘房
溫度
|
220℃
|
裝機容量
|
以(180型8節計)130Kw
|

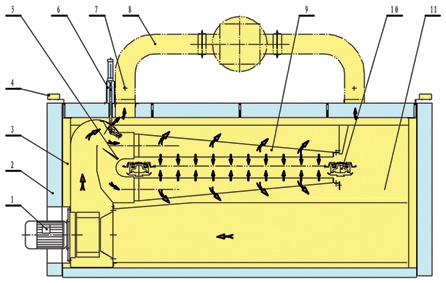

熱風循環干燥室
1 熱風循環系統 2 保溫板 3 機架 4 走線槽 5 上下風量調節
6 頂排氣裝置 7 排氣風量調節 8 排氣風管 9 噴風管 10 導軌 11 換熱器

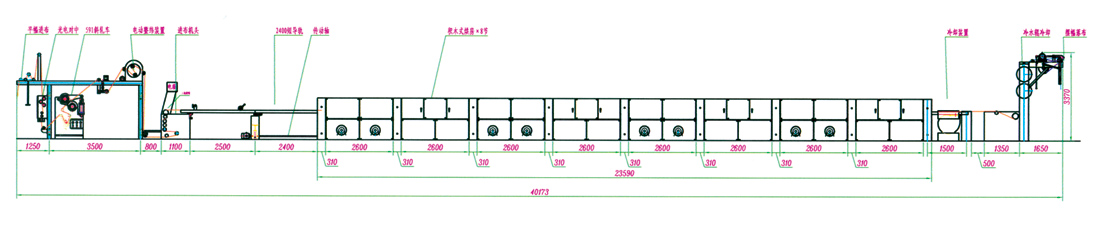

工藝流程圖
點擊查看大圖
附屬零件
※三指式靜音型展邊器， 本體由高強度鋁合金經 熱處理制造完成，具備 堅韌質輕之優點，針織 布、平織布皆能使用， 除了定型機外，亦可配 合各種需要展邊的機器 使用。
※同步式毛刷超喂壓針裝 置由電機、氣缸、超喂輪、 壓針輪組成，采用變頻控 制，左右入布一致，入布 張力可借助于按鈕作連續 調整。
※布邊跟蹤裝置：采用交流電機及 齒條傳動結構，紅外線及變頻控 制，在高速下也能準確跟蹤布邊。
※每區烘箱都有一組熱煤油比 例式溫度控制調節閥，可以隨 時設定適當?shù)墓ぷ鳒囟?，控?精度高。
※每區烘箱都有一組熱煤油比 例式溫度控制調節閥，可以隨 時設定適當?shù)墓ぷ鳒囟?，控?精度高。

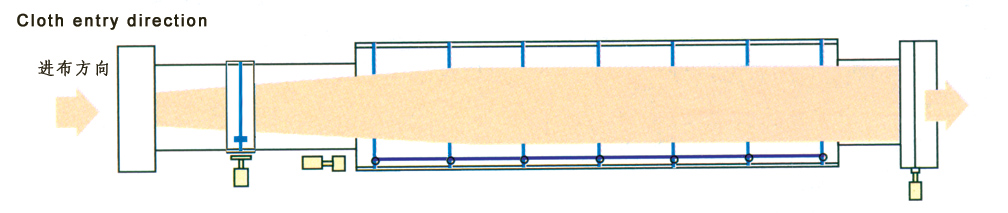

門幅調節系統
點擊查看大圖
集體調幅方式：進布端烘房上設一或二個單獨電機調幅，其余采用通軸調幅。
進布組合裝置
提供多種形式的進布組合裝置，供用戶按需求選擇

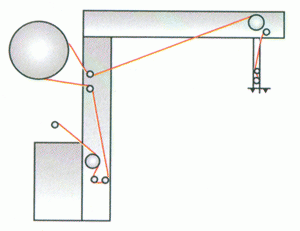

平幅進布→浸軋組合裝置

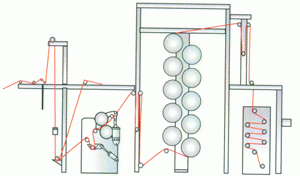

平幅進布→浸軋→烘筒烘干進布組合
落布組合裝置
提供多種形式的落布組合裝置，供用戶按需求選擇

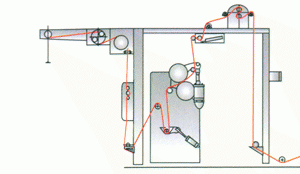

擺幅與卷裝兩用落布裝置
擺臂落布裝置
